あなたの「見たい」を叶える相棒！私の愛機Dino-Liteで精密検査の世界へ
電子機器の故障診断で故障箇所の拡大写真が必要になったり、ディスプレイや光学部品に付着した異物や微細な傷を鮮明に捉えたい、そう思ったことはありませんか？ しかも、ただ見るだけでなく、画像を保存し、アライメントをしっかり取って高精度な測定までできたら最高ですよね。
そんな「見たい」「測りたい」を叶えるために、私が長年愛用し続けているのがデジタルマイクロスコープ、その名も**Dino-Lite（ディノライト）**です。
特に私の愛機である「Dino-Lite AM4113ZT(R4)」は、その性能と使い勝手の良さで、日々の検査業務に欠かせない存在となっています。最大200倍まで拡大できるので、肉眼でぎりぎり認識できてしまい、機能や外観品質に影響を与えてしまうような微細な異物や傷の世界も、手のひらの上で鮮明に捉えられます。さらに、内蔵のLEDライトと偏光フィルターのおかげで、光沢のある光学部品の表面にできた傷や、ディスプレイ内部の異物なども、ハレーションを抑えつつ明るくクリアな画像で撮影できるんです。
使い方もとっても簡単。USBケーブルでPCに接続すれば、あとは本体のタッチスイッチを押すだけでサッと撮影完了。PC画面上では専用の無料ソフトウェアを使って、高度で高精度な測定が可能ですし、その結果ももちろん保存できます。そして何より、持ち運びができるコンパクトさがDino-Liteの大きな魅力。場所を選ばずに、いつでもどこでも精密な画像撮影や測定の仕事ができるんです。
このブログでは、そんなDino-Liteを実際に使って、どのような外観検査が可能になるのか、具体的な検査項目を交えて徹底的に解説していきます。あなたの品質管理や研究開発に、きっと新たな視点をもたらしてくれるはずです。
はじめに
現代の精密機器製造において、品質管理は避けて通れない重要なプロセスです。特にディスプレイや電子部品など、微細な構造を持つ製品の外観検査は、製品の信頼性や顧客満足度を左右します。
「でも、肉眼では検査できないようなサイズの小さなキズや異物をどうやって検査すればいいの？」
そんな疑問をお持ちの方に朗報です！ 手軽に高精度な観察が可能なデジタルマイクロスコープ Dino-Lite（ディノライト） を活用すれば、これまで定量的に検査ができなかった微細な欠陥もしっかり測定でき、品質向上に大きく貢献できます。
今回は、Dino-Liteを使用して検査できる主要な項目に絞り、その具体的な活用方法について詳しく解説します。
Dino-Liteの強み：なぜ外観検査に適しているのか？
Dino-Liteは、そのコンパクトなボディからは想像できないほどの高性能を誇ります。
- 高倍率観察： 最大200倍以上の高倍率で、肉眼では捉えられない微細な部分も鮮明に拡大。
- PC接続による記録・共有： 撮影した画像や動画はPCに保存できるため、検査結果の記録、共有、報告が容易です。
- 多彩な照明オプション： 内蔵LEDライトだけでなく、偏光機能や紫外線（UV）機能など、用途に合わせたモデルが豊富に揃っています。
- 携帯性： ハンディタイプのため、持ち運びが容易で、様々な場所での検査に対応できます。
これらの特性が、精密な外観検査においてDino-Liteを非常に強力なツールにしています。
Dino-Liteで検査できる主要な外観検査項目
Dino-Liteは、その高倍率と照明オプションを駆使して、多岐にわたる検査項目に対応可能です。ここでは、特にディスプレイやタッチパネルなどの電子部品の検査でDino-Liteが真価を発揮する項目をピックアップします。
1. 表示部・部品表面の「キズ」検査
対象物： ディスプレイ表示面、タッチパネル、ガラス基板、プリント基板、金属部品、樹脂成形品など
微細なキズは、製品の美観を損ねるだけでなく、性能低下や耐久性低下の原因となることがあります。Dino-Liteの高倍率観察は、髪の毛よりも細い線キズや、表面の微細な擦り傷なども鮮明に捉え、測定することができます。
- Dino-Lite活用ポイント：
- 高倍率モデル (例: AM4113T, AM7013MZT4): 拡大してキズの幅や長さを確認。
- 偏光機能付きモデル (例: AM4113ZT, AM7013MZT): 光の反射がある中で、ガラスや光沢のある表面のキズをより鮮明に観察できます。表面の微細な凹凸によるキズの陰影も際立たせて観察することが可能です。
2. 微小な「異物・付着物」検査
対象物： ディスプレイ表示部内部、ICチップ表面、コネクタ端子、レンズ表面、精密機器内部など
製造工程で混入する微細なゴミ、繊維、塵、金属片などは、ショートや機能不全の原因となります。Dino-Liteは、これら肉眼では見えにくい異物を明確に識別し、測定することができます。
- Dino-Lite活用ポイント：
- 高倍率モデル: 数十ミクロン単位の異物も拡大して確認。
- 同軸照明モデル (例: RK-06 PLUSスタンドと組合せ): 深い穴や影になりやすい部分の異物も、影を作らずに照らし出すことで検出率が向上します。
- 拡散フィルター (一部モデルに付属): 光の反射を抑え、異物の存在を際立たせます。
3. 電子部品の「半田不良・実装不良」検査
対象物： プリント基板（PCB）、SMT部品、コネクタピンなど
半田のブリッジ（短絡）、未半田、クラック、部品の浮き、位置ずれなど、電子部品の製造における不良は機能不全に直結します。Dino-Liteは、これら微細な半田付けの状態を詳細に確認できます。
- Dino-Lite活用ポイント：
- 高倍率モデル: 半田フィレットの形状、クラックの有無、部品足の状態などを詳細に観察。
- 角度調節可能なスタンド (例: RK-10A, RK-06 PLUS): 様々な角度から部品や半田の状態を確認することで、死角をなくし、より正確な検査が可能です。
- 偏光機能付きモデル: 半田の光沢によるハレーションを抑え、半田付けの状態をよりクリアに観察できます。
4. 成形品の「バリ・カケ・ひび割れ」検査
対象物： 樹脂成形品、金属加工品、セラミックス部品など
射出成形や切削加工で生じるバリ、欠け、そして材料のひび割れは、製品の強度や安全性を損なう可能性があります。Dino-Liteは、これらの欠陥を正確に検出します。
- Dino-Lite活用ポイント：
- 高倍率モデル: 微細なバリやひび割れの発生箇所、大きさ、形状を確認。
- フレキシブルなスタンド: 不規則な形状の製品でも、Dino-Liteを固定して安定した観察が可能になります。
5. 「文字の印刷・印字不良」検査
対象物： 部品番号、ロット番号、製品ロゴ、ラベルなどの印刷・印字
文字のかすれ、二重写り、欠け、誤字などは、製品の識別やトレーサビリティに影響を与えます。Dino-Liteは、これらの印字品質も詳細にチェックできます。
- Dino-Lite活用ポイント：
- 高倍率モデル: 小さな文字の印字状態を拡大して確認。
- 視野の広さ（低倍率時）: 印刷全体のムラやズレも確認できます。
Dino-Liteを活用した検査のワークフロー例
- 検査対象物の準備： 清潔な環境で対象物を配置。
- Dino-Liteの接続： PCにDino-LiteをUSB接続し、専用ソフトウェアを起動。
- 観察・撮影： 目的の検査箇所にDino-Liteを合わせ、適切な倍率と照明で観察。必要に応じて静止画や動画を撮影。
- 測定・記録： ソフトウェアの測定機能（※対応モデルのみ）で欠陥のサイズを測定。撮影画像にコメントを加えて記録。
- 対象物と密着した状態では、約２００倍の倍率でフォーカスが合いますので、透明なガラスやフィルムの異物や傷を測定する際は、マクロスコープを対象物に接触させて、安定した状態で測定することができます。
- キャリブレーションシート（フィルム）とキャリブレーション機能（専用無料ソフト）で、正確な測定を行うことができます。
- 専用ソフトウエアには、描画ツールや、以下のような測定ツールを利用することができます。
- ライン測定（２点間の直線距離）
- 連続ライン測定（複数のライン接点間の距離）
- 点と線測定（直線と点の距離）
- 多角形測定（多角形の距離）
- 直径円測定（円の円周、面積、半径）
- 半径円測定（円の円周、面積、半径）
- ３点円測定（円の円周、面積、半径）
- ３点円弧測定
- ３点角測定
- ４点角測定
- ２つの円の中心間距離測定
- 合否判定： 事前に定めた検査基準と照らし合わせ、合否を判定。
- データ共有・報告： 検査結果を関係者と共有し、必要に応じて報告書を作成。
まとめ
Dino-Liteは、その携帯性、高倍率、多様な照明オプションにより、ディスプレイや電子部品をはじめとする様々な精密製品の外観検査において、非常に有効なツールです。これまで見逃しがちだった微細な欠陥を確実に捉え、製品品質の向上、不良発生率の低減、そして最終的には顧客満足度の向上に大きく貢献します。
あなたの品質管理体制にDino-Liteを取り入れ、より高精度な検査の世界を体験してみませんか？
商品詳細

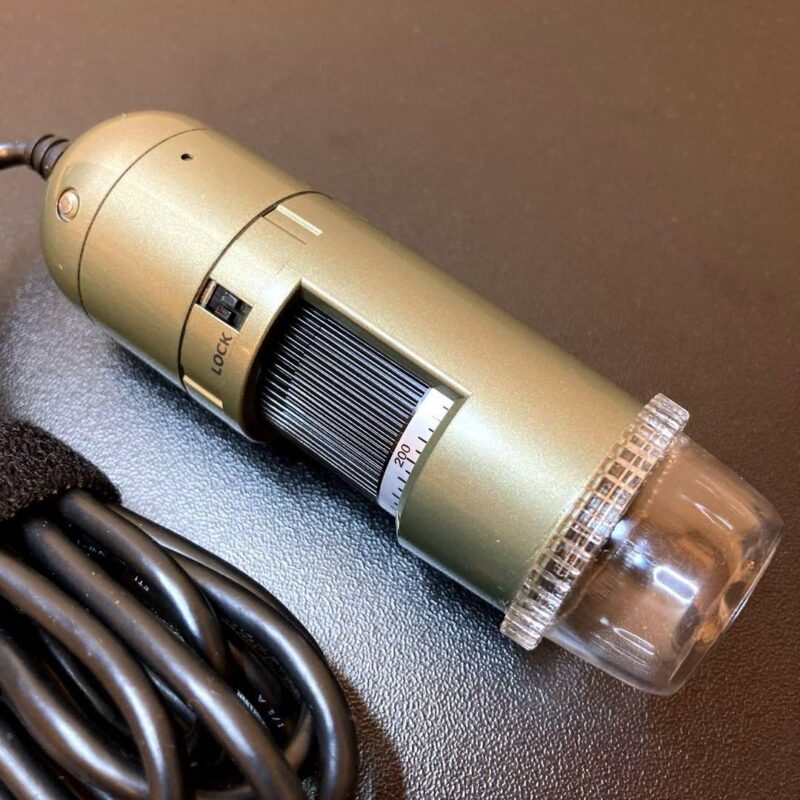

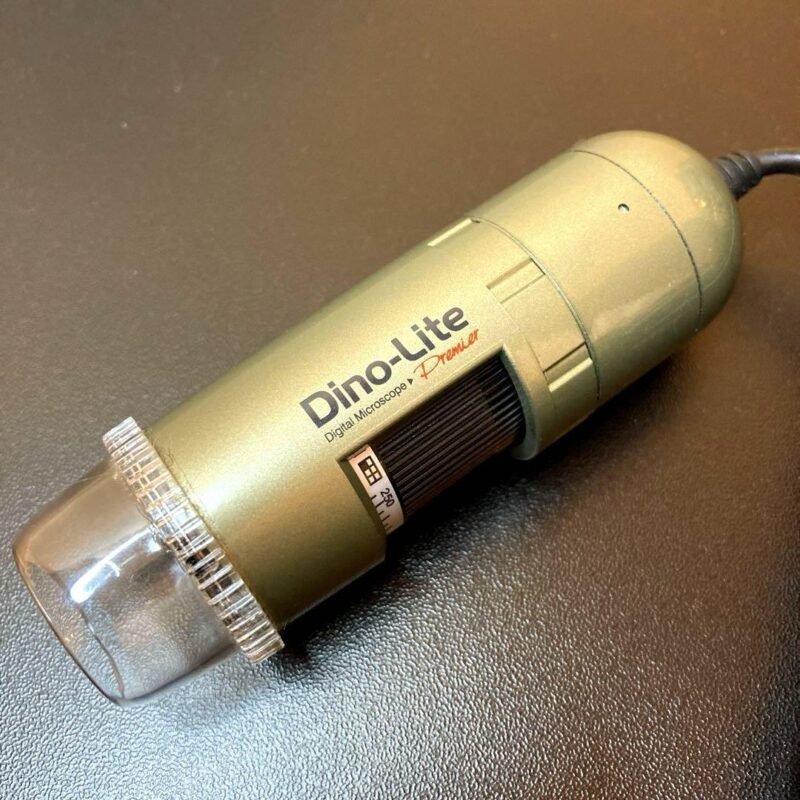

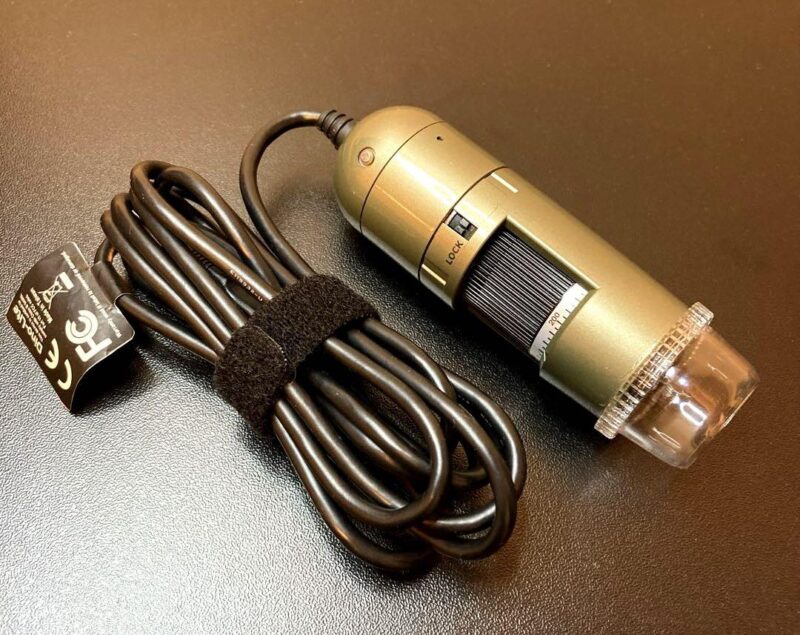

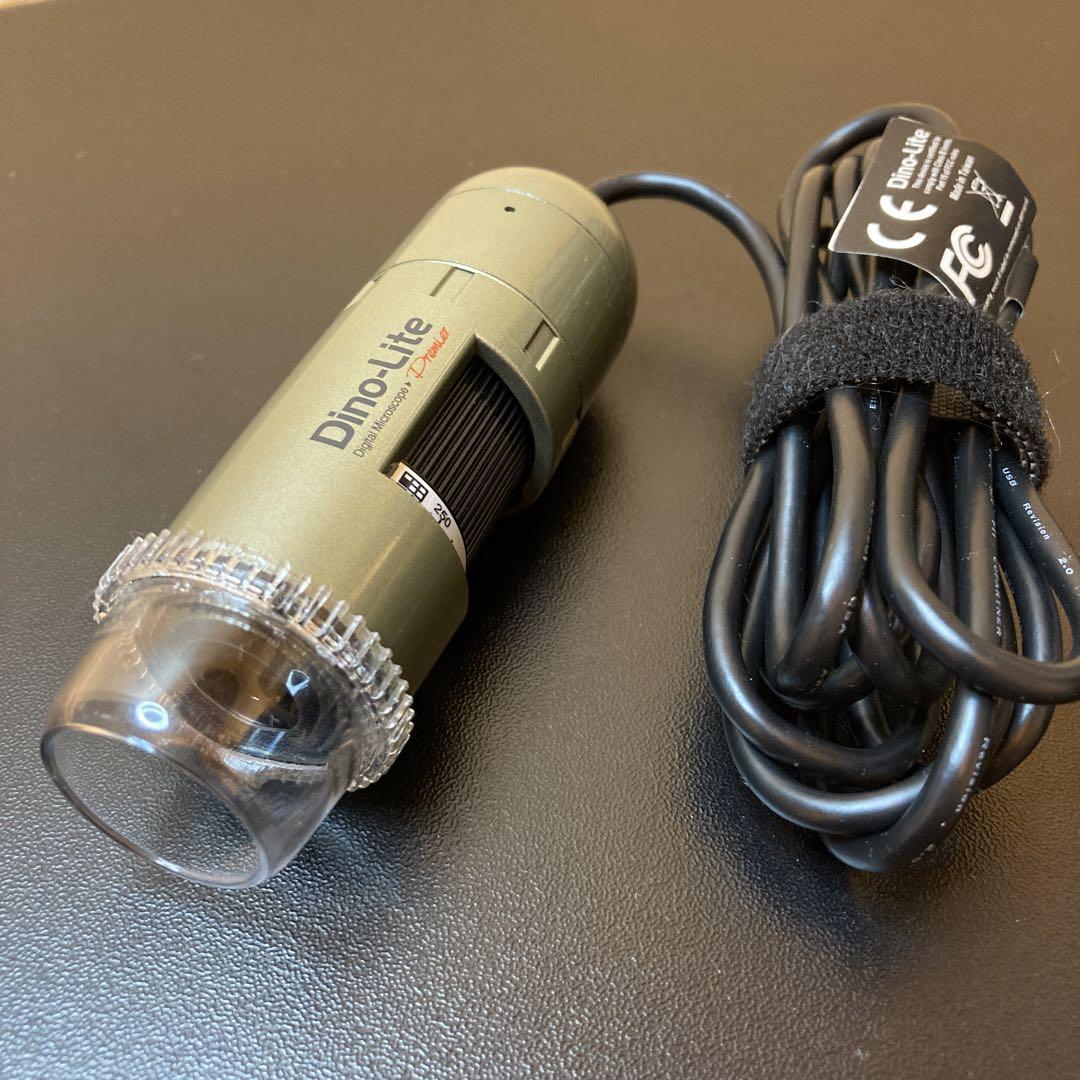

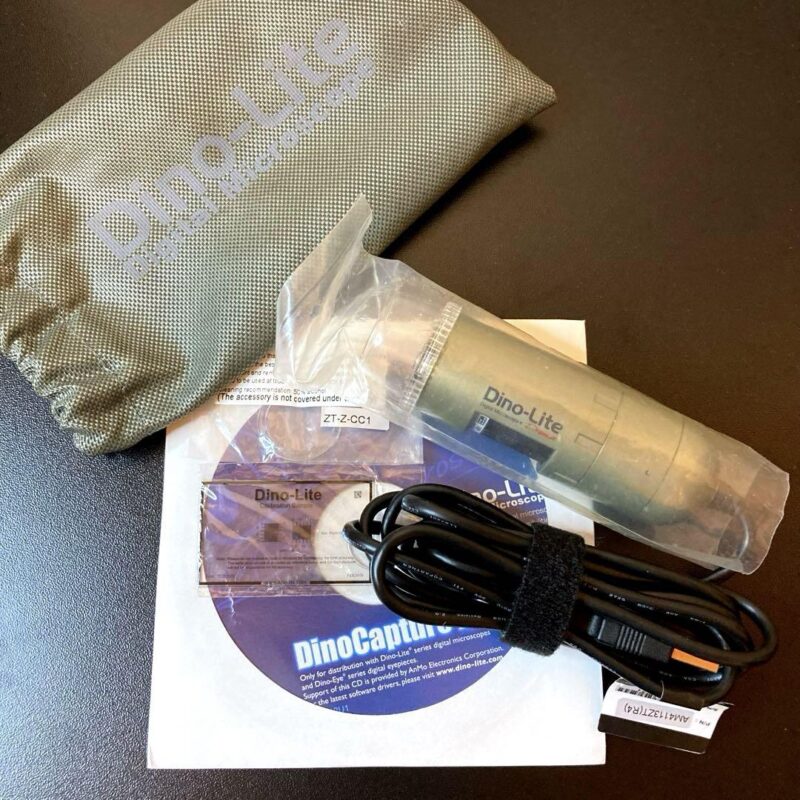

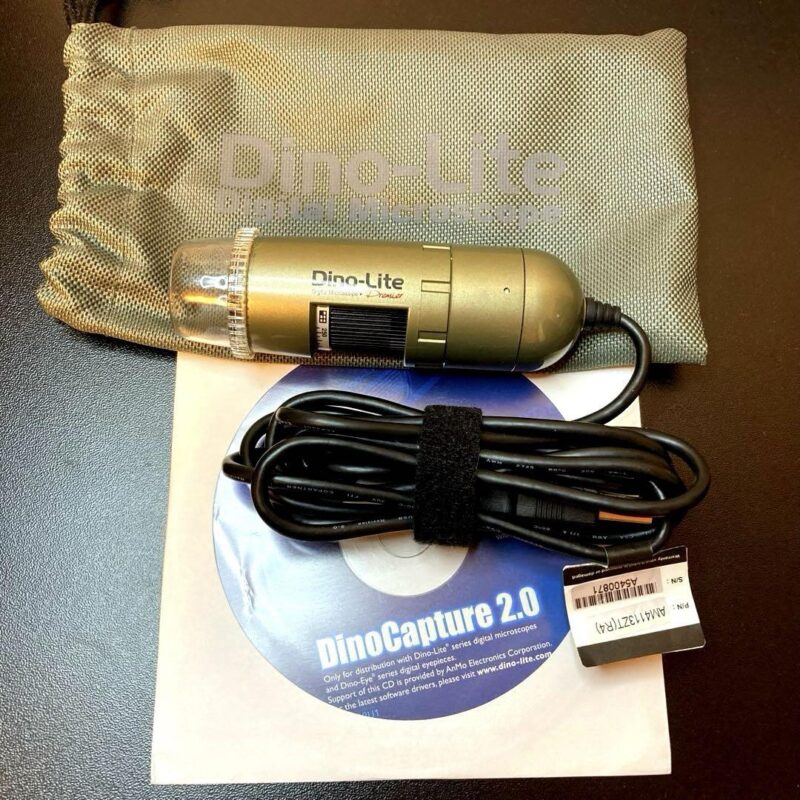

デジタルマイクロスコープ AM4113ZT(R4) Dino-Lite Premier M Polarizer
研究者向け、事業者向け
クリーンルームで使用しましたが、不要になったため出品いたします。
低倍率から230倍まで拡大可能
対象物と密着した状態で、200倍の拡大率のとき焦点が合います。
倍率ロックできるスイッチを搭載。
偏光フィルタ搭載。先端のダイヤルで変更をコントロールし、ガラス表面などからの反射による映り込みを抑えた鮮明な観察・撮影が可能です。
ワンタッチ撮影ボタンを搭載。モニタ上で観察しながら、ボディにあるタッチ式スイッチにより、パソコンに触れることなく、ボディを手で持ったまま動画や静止画で撮影することができます。

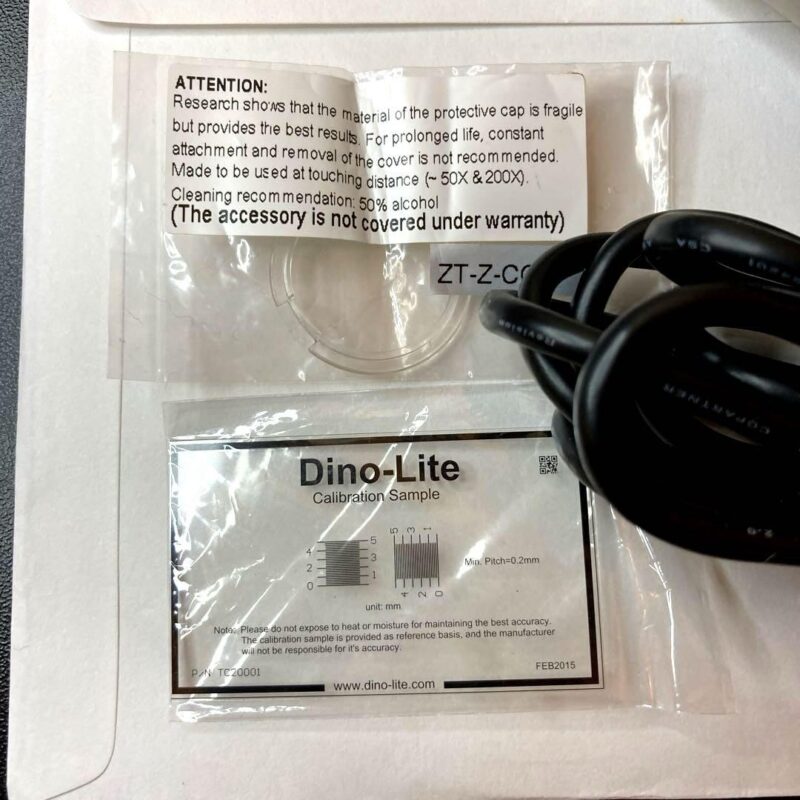

付属のキャリブレーションシートに印刷されている目盛りとソフトウエアでキャリブレーションすることにより、正確な数値を測定することができます。キャリブレーションのプロファイルを複数保存することも可能。
ソフトウエアにより、測定データには測定結果やテキスト、描画が可能です。
対象物の大きさや角度、アライメントをとってから測定などできます。
撮影データをJPGやBMPで保存してレポートにそのまま利用できます。
解像度：約130万画素
フレームレート：30fps
インタフェース：USB
白色LED照明内臓
自動露出 / 自動補正 / 自動カラーバランス / 再度 / コントラスト補正
重量：約100g
サイズ：約H104mm x Φ32mm
電気回路、光学部品の破損状態の確認や、異物・傷の測定に使用できます。
#夏休み
#宿題
#自由研究
#研究
#科学
#理科
活用事例：タッチパネル（透明なガラスやフィルム）の外観検査
肉眼の限界を超え、定量的な品質基準を確立するDino-Lite
スマートフォン、タブレット、カーナビ、医療機器…現代社会に欠かせないタッチパネルは、私たちの生活をより便利に、直感的にしてくれます。しかし、その高機能性ゆえに、製造段階・出荷検査段階でのわずかな外観不良が、操作性や視認性に直結し、最終的な製品品質に大きな影響を与えてしまいます。
タッチパネルの外観検査では、ガラスやフィルムといった透明素材特有の課題が多く、一般的な顕微鏡では観察が難しいケースもあります。また、検査基準が「目視で許容範囲内」といったあいまいな表現になりがちで、検査員によって判定がブレることも少なくありません。
そこで、Dino-Liteがその真価を発揮します。肉眼ではぎりぎり認識できるものの、その形状、サイズ、個数で合否を定量的に判断する必要がある微細な傷や異物の検査において、Dino-Liteは欠かせないツールとなるのです。
1. 光沢面での「キズ」検査を圧倒的にクリアに、そして正確に測定
タッチパネルの表面は、指の滑らかさを追求するためにツルツルとした光沢のある素材がほとんどです。この光沢が、検査時には光を乱反射させ、わずかなキズを見えにくくする原因となります。
- Dino-Liteの強み：偏光フィルター機能（AM4113ZT/AM7013MZTなど）と精密測定
- 私の愛機「AM4113ZT」にも搭載されている偏光フィルターは、この光の乱反射を効果的に抑制します。これにより、ガラス表面のヘアラインのような微細な線キズや擦り傷、あるいは内部のクラックも、ハレーションなくくっきりと浮かび上がらせ、鮮明に観察・撮影できます。
- さらに、Dino-Liteの専用ソフトウェアには高精度な測定機能が備わっています。撮影した画像上でキズの長さ、幅、面積などをミクロン単位で正確に測定できるため、「長さ0.5mm以上のキズは不可」といった具体的な検査基準を設け、客観的な合否判定が可能です。
2. 微細な「異物・付着物」を正確に識別し、個数管理
製造工程で混入する微細なゴミ、繊維、指紋、あるいは製造時の微小な残渣などは、タッチパネルの表示品質を損ねたり、タッチ不良の原因となることがあります。これらは肉眼でも「何かある」と認識できても、それが具体的に何で、どのくらいの大きさで、いくつあるのかを正確に把握するのは困難です。
- Dino-Liteの強み：高倍率観察と定量的な異物管理
- 最大200倍（モデルによる）の高倍率で、数十ミクロン単位の微細な異物も拡大し、その形状や色を詳細に確認できます。これが「ゴミ」なのか「気泡」なのか、はたまた「欠け」なのかを正確に判別できます。
- ソフトウェアの測定機能を使えば、異物の直径や面積を測定し、同時に検出された異物の個数をカウントできます。「直径0.1mm以上の異物は2個まで許容」といった具体的な数値基準を設定し、検査のばらつきを排除できます。
3. 「気泡」や「層間剥離」の精密な検出とサイズ評価
タッチパネルは、複数の層（ガラス、センサー層、保護フィルムなど）が積層されて作られています。これらの層の間に空気や液体が入り込んだ「気泡」や、層同士が剥がれてしまう「層間剥離」は、外観品質だけでなく、タッチ感度や耐久性にも影響を与えます。
- Dino-Liteの強み：透明素材への適応性と定量評価
- 透明な層の中にある気泡や層間剥離は、光の屈折率の違いとして現れます。Dino-Liteの高解像度カメラは、このわずかな差を捉え、画像として鮮明に記録します。
- 偏光フィルターは、ガラスや樹脂のような透明材料の内部応力やムラを見る際にも役立つことがあり、気泡や剥離の判別を助けます。
- 気泡の直径や層間剥離の面積を正確に測定することで、「直径0.2mm以上の気泡は不可」といった明確な基準を適用し、検査の客観性を高めます。
4. 「寸法・アライメント不良」の定量的な測定と合否判断
ベゼル（額縁）と表示部の境界、あるいは複数のパネルを組み合わせる際の接続部のズレなど、寸法やアライメントの不良は、製品の外観品質に大きく影響します。また、機能に直結するセンサーパターンの微細なピッチ確認などにも活用できます。
- Dino-Liteの強み：PCソフトウェアでの高精度測定とアライメント機能
- Dino-Liteに付属する専用ソフトウェア（DinoCapture）には、画像上での高精度な測定機能が搭載されています。撮影した画像上で、点と点、線と線、円の半径、角度など、様々な寸法をミクロン単位で測定できます。
- 「アライメント」機能を使えば、基準線に合わせて対象物のズレを数値化し、客観的な合否判定が可能です。手作業での目盛り合わせと比較し、測定精度が格段に向上し、測定結果もデータとして保存できるため、トレーサビリティも確保できます。
Dino-Liteを活用したタッチパネル検査の具体的なワークフロー
- 検査環境の準備： 検査対象のタッチパネルを安定した台に置きます。適切な照明（Dino-Liteの内蔵LEDに加え、必要に応じて外部から透過光などを利用）を確保し、検査対象の影ができないようにします。
- Dino-Liteの接続とソフトウェア起動： Dino-LiteをPCのUSBポートに接続し、付属の専用ソフトウェア「DinoCapture」を起動します。
- 観察と倍率調整： Dino-Liteをタッチパネル表面に近づけ、焦点を合わせます。ズームダイヤルを回して、目的に合った倍率に調整します。
- 偏光機能の活用（AM4113ZTなど）： 表面の反射が気になる場合は、本体の偏光ダイヤルを回して反射を抑え、キズや異物をより鮮明にします。
- 画像撮影と保存： 本体に触れることなく、ソフトウェア上で撮影ボタンをクリックするか、本体のタッチスイッチを押して画像を撮影します。必要に応じて動画も記録できます。撮影した画像はPCに自動保存されます。
- 測定と分析： 保存した画像を開き、DinoCaptureの測定機能を利用して、キズの長さ、異物の大きさ、気泡の直径、アライメントのズレなどを高精度で測定します。測定結果は画像に重ねて表示したり、データとしてエクスポートしたりできます。
- 結果の記録と共有： 測定データや観察画像を品質レポートにまとめ、関係者と共有します。これにより、検査基準の統一や不良原因の特定、製造プロセスへのフィードバックがスムーズに行えます。
まとめ：Dino-Liteがタッチパネル検査を変える
Dino-Liteは、その手軽さと高性能を兼ね備え、特にタッチパネルのような透明で光沢のある精密部品の外観検査において、計り知れないメリットをもたらします。
肉眼ではぎりぎり認識できるような、**形状やサイズ、個数で定量的な検査基準を設ける必要のある微細な欠陥を「見える化」し、曖昧だった判定を「数値化」**することで、検査の精度と効率を飛躍的に向上させます。これにより、不良品の流出を防ぎ、品質安定化に貢献し、最終的には製品の信頼性と顧客満足度を高めることに繋がります。
あなたがもし、タッチパネルの品質管理でお悩みなら、ぜひDino-Liteの導入を検討してみてください。きっと、その確かな「目」と「測定能力」が、あなたの検査現場に新たな価値をもたらしてくれるはずです。
