🤖💡【はんだ付け不要！】模型用電飾の新常識！ハイキューパーツ「ワンタッチLEDシリーズ2」がスゴい！✨

模型のディテールアップに欠かせない電飾。美しい光は作品の完成度を格段に高めますが、LEDや配線のはんだ付け作業に二の足を踏んでいる方も多いのではないでしょうか？

そんな悩みを解決してくれるのが、**ハイキューパーツの「ワンタッチLEDシリーズ2」**です！

この記事では、革新的なこのLEDシステムの特徴と、実際の使い方、そして絶対やってはいけない接続方法について解説します。

---

ワンタッチLEDシリーズ2のメリットはここがスゴい！

従来の模型用LEDシステムと比較して、「ワンタッチLEDシリーズ2」が持つ圧倒的なメリットをご紹介します。

1. はんだ付けは一切不要！🙅‍♀️

最大の魅力は、はんだ付けが不要な点です。

すべてのパーツが専用のコネクタで接続できるため、ニッパーで配線を切断したり、細かなはんだ付け作業に苦労する必要がありません。模型製作に集中できます！

2. 超小型LEDと極細配線でディテールを邪魔しない！📏

搭載されているLEDは超小型。ガンプラやフレームアームズなどの小さなパーツにも仕込みやすく、模型のスケール感を損ないません。

また、配線は細くて柔軟かつ耐久性が高いため、狭いスペースでの引き回しや、可動部の配線処理も非常に容易です。

3. 分岐・延長・構成変更が自由自在！🔄

独自のコネクタシステムにより、電源から**分岐（枝分かれ）**させたり、延長したりするのが非常に簡単です。

LEDの数を増やしたり、光らせる場所を変更したりといった構成の変更や組み替えも、コネクタを抜き差しするだけでOK！後からの修正やカスタマイズが楽に行えます。

---

基本構成例：これだけ買えば光る！🔰

初めて「ワンタッチLEDシリーズ2」を使う方のために、LEDを光らせるための基本的な構成例をご紹介します。最小のつなぎ方でも、それぞれ別売りの下記3点が必要です

• LEDランプ[LEDS系]
• MicroUSB(B)電源供給ボード[BTBUSB]
• スイッチ追加ボード[SW1]

必要なパーツ

パーツ名	型番	用途
USB Type-C 電源供給ボード （1個入り）	BTBUSB-C	電源に接続するための基板。 (1) USB Type-C に接続可能な電源 ・AC充電器（PD規格品も可） ・モバイルバッテリー ・PCのUSBジャックなど (2) P1、P2ジャックには、[EXB4系]または[SW1]を接続してください ＊LEDを直接接続できません（過電流で焼き切れます) ＊分岐基板などにより最大10灯のLEDに対応
4分岐ボード メカシグナル点滅1.2秒間隔(BTBUSB 用) 延長ハーネス（WH10）1個付属 （1個入り）	EXB4-LJ12	電源を4系統に分岐する基板。複数のLEDを接続可能。 ぼんやり明るくなっていき、緩やかに暗くなるホタルのような明滅を約1.2秒間隔で繰り返します。 (1) P2/3/4/5ジャックは、LED用 (2) P1ジャックは、[BTBUSB]または[SW1]用（ON/OFf機能が必要な場合は、[SW1]を追加してください）
延長ハーネス （2個入り）	WH20	基板に付属するハーネス[WH10]（ハーネス長：約10cm）と置き換えて使用します。 ・ハーネス長：約20cm
ハーネス延長・分断基板 （1個入り）	H2H	この基板は、両端のメスジャックにワンタッチLEDシリーズ２のコネクターを接続し、以下のように使用します。 ・延長：ハーネス長さを延長 ・分断：頻繫にハーネスの抜き差しが発生する模型への組み込み時や、塗装時の分断 ＊ジャックにはIN/OUTの区別はありません
配線済 超小型 LEDランプ ホワイト （2個入り）	LEDS-WHI	ハーネス・コネクタ付きのLEDランプ ・ハーネス長：約25cm ・発光部サイズ：約1.8 x 0.9mm ・[EXB4]のP2/3/4/5ジャック、または[SW1]のP3ジャックに接続
配線済 超小型 LEDランプ グリーン （2個入り）	LEDS-GRN	ハーネス・コネクタ付きのLEDランプ ・ハーネス長：約25cm ・発光部サイズ：約1.8 x 0.9mm ・[EXB4]のP2/3/4/5ジャック、または[SW1]のP3ジャックに接続
配線済 超小型 LEDランプ ブルー （2個入り）	LEDS-BLU	ハーネス・コネクタ付きのLEDランプ ・ハーネス長：約25cm ・発光部サイズ：約1.8 x 0.9mm ・[EXB4]のP2/3/4/5ジャック、または[SW1]のP3ジャックに接続

接続手順（イメージ）

1. BTBUSB-CにUSB Type-Cケーブルを接続し、電源を供給します。
2. BTBUSB-CのコネクタとEXB4-LJ12のコネクタを接続します。
3. EXB4-LJ12の分岐コネクタのいずれか一つと、光らせたいLED（例：LEDS-WHI）のコネクタを接続します。

これで、簡単にLEDが点灯します！

💡 ポイント: LEDの色は、**LEDS-BLU（青）やLEDS-GRN（緑）**など、光らせたい色に合わせて選んでください。複数の分岐基板やLEDを組み合わせて配線できます。

---

🚨絶対ダメ！接続禁止令（壊れる接続例）🚨

ワンタッチLEDシリーズ2は非常に便利なシステムですが、正しい使い方をしないと、パーツが破損してしまう可能性があります。

特に以下の接続禁止例は厳守してください！

1. 電源の直列接続は禁止！

BTBUSB-Cや電源となる基板の出力同士を、直列（数珠つなぎ）に接続するのは絶対にやめてください。

👉 理由: 直列に接続しても電圧は上がりません。正しく電源を分岐させるには、EXB4-LJ12のような分岐基板を使用しましょう。

2. 複数の電源（BTBUSB-C）を同時に接続するのは禁止！

異なるUSB電源などから供給される複数のBTBUSB-Cの出力同士を接続するのは危険です。

👉 理由: 電源がショートしたり、LEDや基板が過電流で破損する可能性があります。電源は必ず一つにしてください。

3. 複数のLEDを直列接続する際は電圧に注意！

LEDユニットを直列接続（一つの分岐から複数つなぐ）すること自体は可能ですが、電圧降下により、奥側のLEDが暗くなったり、光らなくなったりする可能性があります。

👉 解決策: 基本的に、分岐基板（EXB4-LJ12）の1系統につき1つのLEDユニットを接続するのが最も安全で安定します。複数のLEDを光らせたい場合は、分岐基板の空いている別の系統を使用してください。

4. 使用例

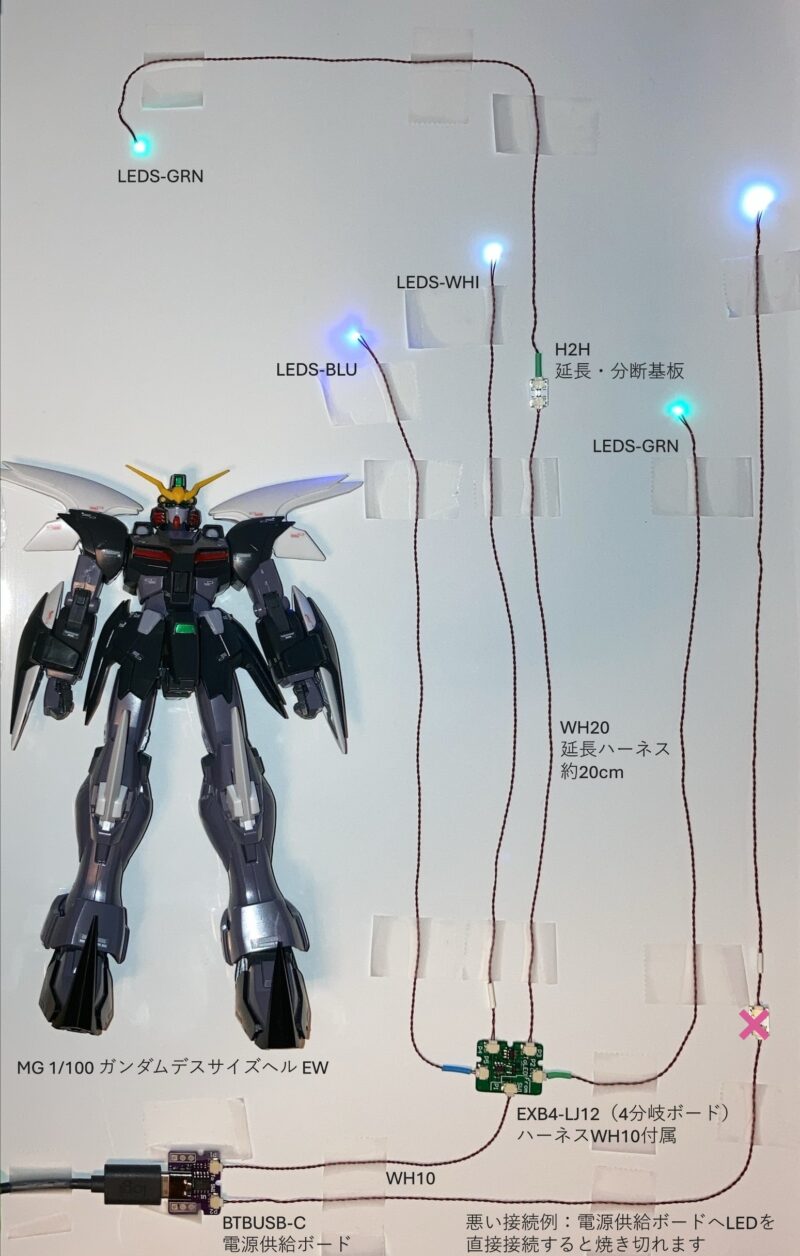

接続例です。MG（マスターグレード）のガンプラを並べてサイズ比較してみました。

---

---

まとめ

ハイキューパーツのワンタッチLEDシリーズ2は、**「はんだ付け不要」「小型LEDと極細配線」「容易な構成変更」**という強力なメリットで、模型の電飾のハードルを大幅に下げてくれます。

電飾に挑戦したいけど、はんだ付けが苦手…と感じていたモデラーさんこそ、ぜひこの画期的なシステムを試してみてください！

さあ、あなたの作品を光の力でさらに魅力的にアップグレードしましょう！✨
